Transmission Line Power Tower

Laadukasta Transmission Line Power Toweria tarjoavat kiinalaiset valmistajat Xuteng Iron Tower. Osta Transmission Line Power Tower, joka on korkealaatuinen suoraan edulliseen hintaan.

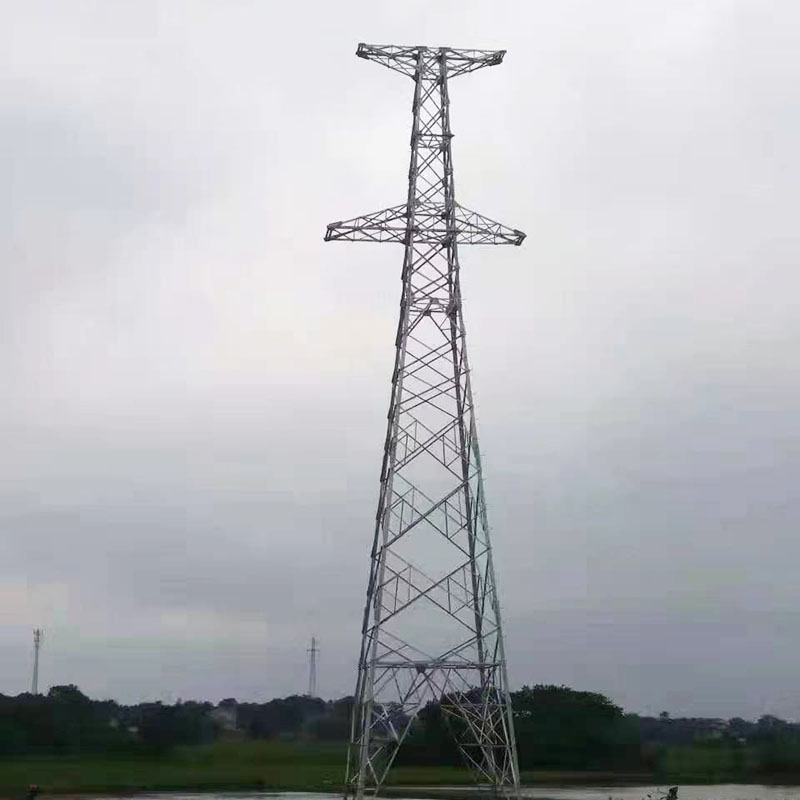

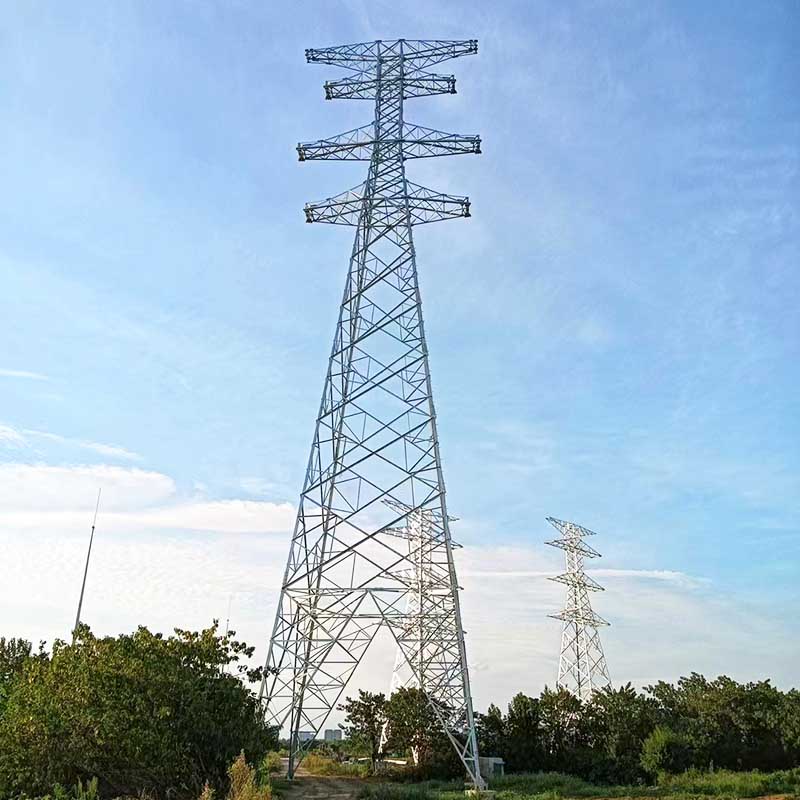

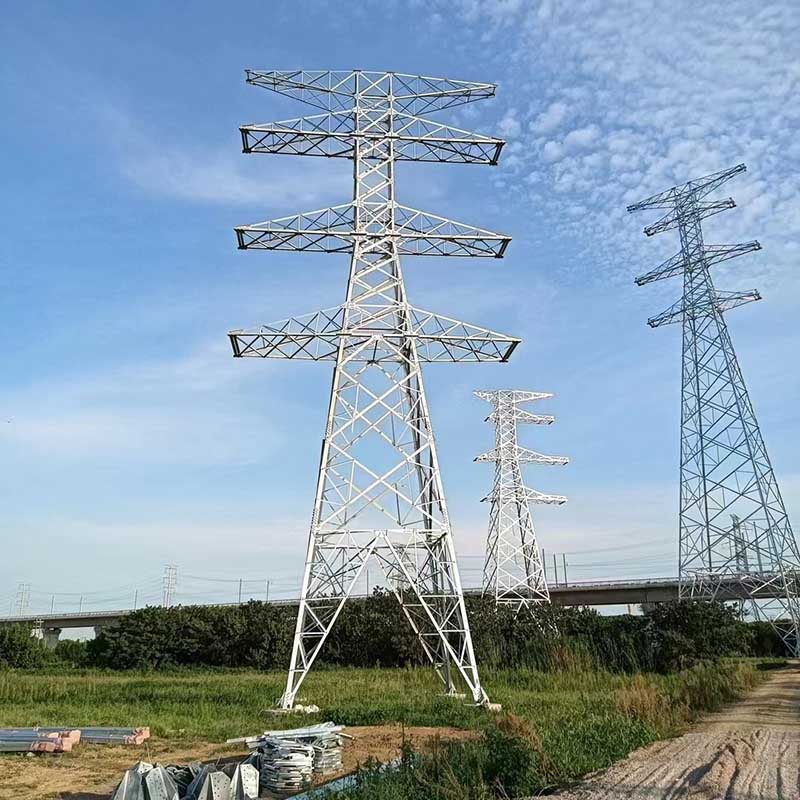

Rakenteet, jotka tukevat suur- tai ultrakorkeajännitteisten voimansiirtolinjojen johtimia ja salamanjohtimia. Muotonsa mukaan se jaetaan yleensä viiteen tyyppiin: viinikuppityyppi, kissanpäätyyppi, ylätyyppi, kuivatyyppi ja tynnyrityyppi. Käyttötarkoituksensa mukaan se jaetaan jännitystorniin, suoratorniin, kulmatorniin, transponointitorniin (korvaa johdinvaiheen asematornin), päätetorniin ja risteystorniin.

Voimajohdon voimatorni kestää pääosin tuulikuormaa, jääkuormaa, johtojännitystä, kuollutta kuormaa, henkilöstön ja työkalun painoa asennuksen tai huollon aikana sekä kuormituksia, kuten johtojen katkeaminen ja seismiset vaikutukset. Suunnittelussa tulee ottaa huomioon näiden kuormien kohtuullinen yhdistelmä erilaisissa sääolosuhteissa, mukaan lukien pylväiden, johtojen, liitosten, eristeiden paino, viivan kulmien yhdistetty voima ja epätasapainoinen jännitys linjaa pitkin. Eri maissa on erilaisia ​​säännöksiä katkenneiden johtojen lukumäärästä (yleensä ei huomioida samanaikaista johtojen ja ukkosenjohtimien irrottamista), katkenneen johdon jännityksen suuruutta ja sääolosuhteita katkaisun aikana.

Voimajohtojen voimatornin perustuksia on monenlaisia, ja ne vaihtelevat tornityypin, maaston, geologian, rakentamisen ja kuljetusolosuhteiden mukaan.

Yleisiä ovat:

① kiinteä jäykkä perusta;

② Integroitu joustava perusta;

③ Itsenäinen jäykkä perusta;

④ Riippumaton joustava perusta;

⑤ Itsenäinen metallipohja;

⑥ Pysy lanka-ankkuri;

⑦ Istukka ja alusta;

⑧ Paaluperustus.

Yllä olevia ①- ja ②-tyyppejä käytetään pääasiassa kapeisiin tornirakenteisiin, joilla on pieni maankäyttö. ③-, ④- ja ⑧-tyyppejä käytetään pehmeän maan perustuksille. ⑤-tyypit sopivat vuoristoalueille tai alueille, joilla kuljetus ja vedenotto on vaikeaa. ⑥-tyyppejä käytetään vain tukitorneissa ja ⑦-tyyppejä vain teräsbetonitorneissa. Perustuksen ja perustuksen lujuuden huomioimisen lisäksi on tarpeen laskea myös perustuksen nousun ja kaatumisen vakavuus.
