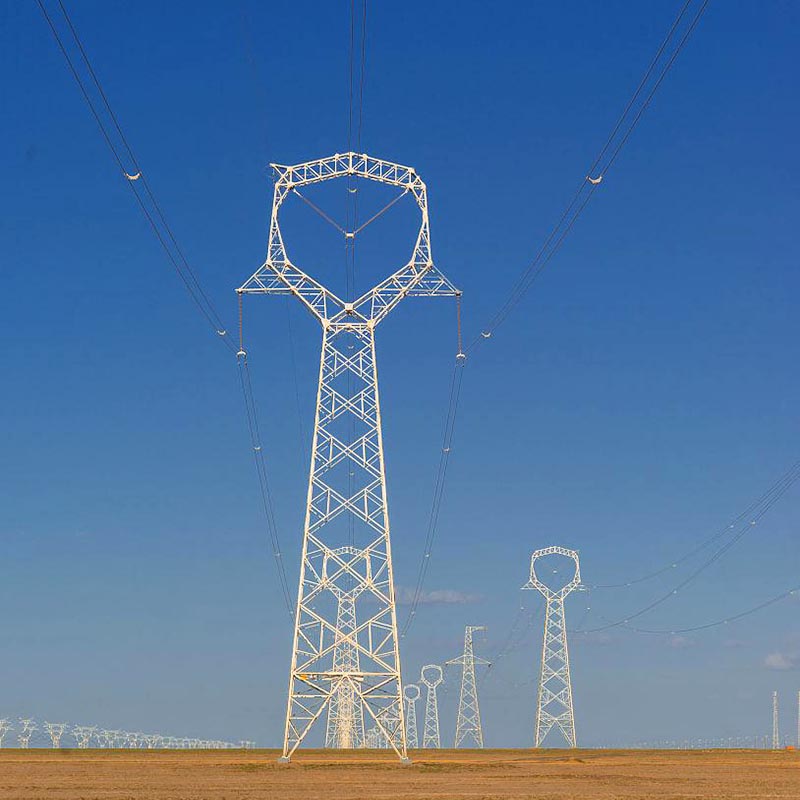

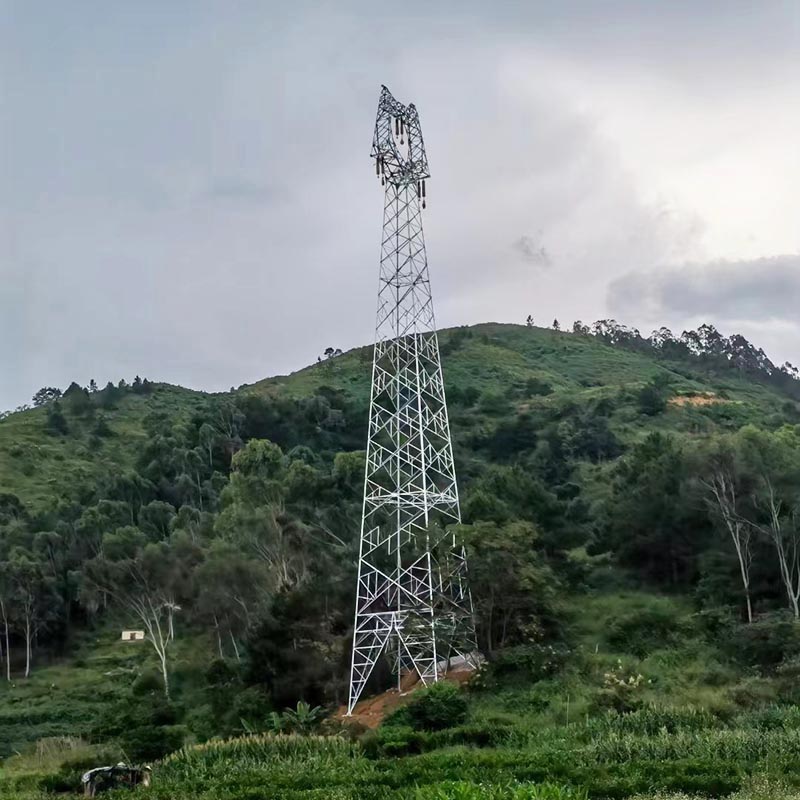

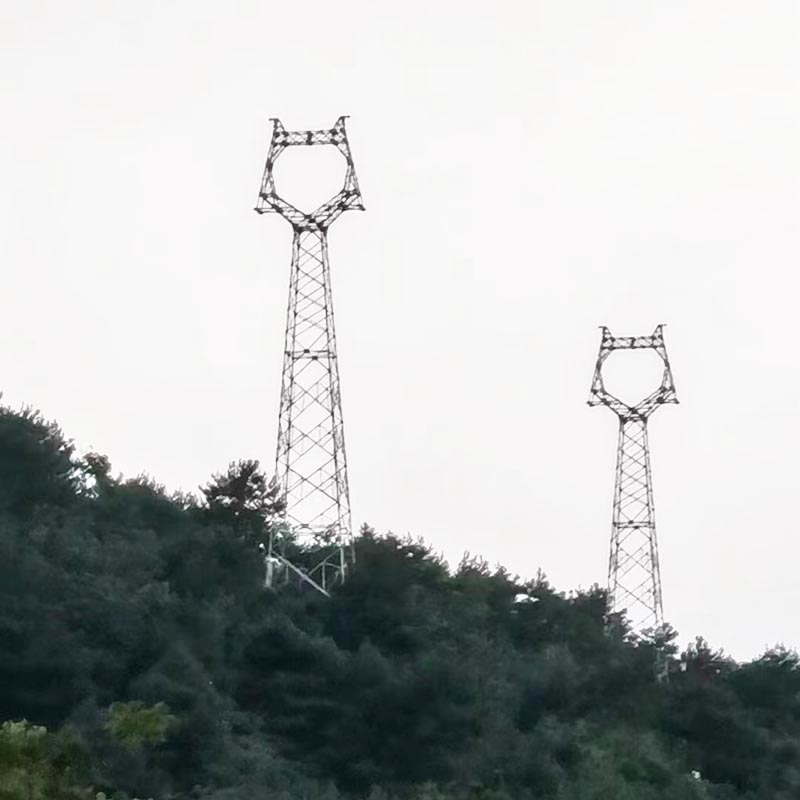

High Voltage Power Tower Transmission Line Tower

Xuteng Iron Tower on yksi ammattijohtajista Kiinan High Voltage Power Tower Transmission Line Tower -valmistajista, joilla on korkea laatu ja kohtuullinen hinta. Tervetuloa ottamaan yhteyttä. Suurjännitevoimatornin voimansiirtolinjatornin rakennusmenetelmä.

Suurjännitevoimatornien voimajohtopylväiden suuri määrä ja laaja jakautuminen sekä monimutkaiset ja vaihtelevat luonnon- ja maasto-olosuhteet eivät edistä suurten koneiden käyttöä kuljetuksessa ja asennuksessa. Kiina käyttää usein sauvan nostomenetelmiä. 1970-luvulla otettiin käyttöön turvallisempi käänteinen asennustapa yli 100 metrin torneille, jolloin terästornin pohjakerros käytettiin kantavana rungona. Se asennettiin paikalleen osa kerrallaan ylhäältä alas, nostettiin kokonaisena ja kiinnitettiin tilapäisesti kuituköydillä. Tornit yksinkertaistetaan yleensä staattiseen analyysiin. Dynaamisille kuormille, kuten tuuli, katkoviivat ja maanjäristykset, dynaaminen vaikutus otetaan yleensä huomioon kertomalla tuulen värähtelykerroin, katkoviivan vaikutuskerroin ja seismisen voiman vastekerroin staattisen analyysin perusteella.

Suurjännitevoimatornien voimajohtopylväiden sisäinen voimalaskenta on sama kuin torni- ja mastorakenteissa, mutta seuraavat kaksi asiaa on otettava huomioon:

① Langan tuulen kuormituksen vaikutus torniin. Koska langan tukipisteiden välinen etäisyys on suuri (yleensä 200-800 metriä) ja sivusuuntainen värähtelyjakso on pidempi (yleensä noin 5 sekuntia), on huomioitava tuulen epätasainen jakautuminen lankaa pitkin ja dynaaminen vaikutus. tornin johdosta. 1960-luvun alussa monien maiden voimalaitokset käyttivät varsinaisia ​​testilinjoja määrittämään johtimien maksimivastetta voimakkaista tuulista ja kehittivät tämän pohjalta käytännön laskentamenetelmiä. Osa näistä menetelmistä on sisällytetty kansallisiin määräyksiin, mutta eri tekijöiden, kuten maaston, mittauslaitteiden tarkkuuden ja analyysitason vuoksi, nämä käytännön laskentamenetelmät eivät vieläkään pysty kuvaamaan tarkasti todellista tilannetta. 1970-luvun puolivälissä satunnaisen värähtelyn teoriaa sovellettiin analysoimaan johtimien dynaamista vastetta tuulenpuuskien aiheuttamiin torneihin. Tämä menetelmä, joka perustuu mitattuun tietoon ja käyttää tilastollisia käsitteitä ja spektrianalyysiä rakenteellisen vasteen todennäköisyyshuipun arvioimiseksi, vastaa paremmin tuulen ominaisuuksia.

② Langan katkaisuvoiman vaikutus torniin. Kun lanka katkeaa äkillisesti, torniin kohdistuva iskukuormitus saavuttaa huippunsa hyvin lyhyessä ajassa, ja kunkin osan suhteelliset arvot vaihtelevat, mikä tekee siitä monimutkaisen ohimenevän pakkovärähtelyn, jota on vaikea teoreettisesti laskea. Yleensä iskuvoiman huippuarvo saadaan paikan päällä tehtyjen testitietojen perusteella ja sen perusteella kehitetään käytännöllinen "langankatkaisuiskukerroin", jonka arvot vaihtelevat 1,0-1,3 jännitetasosta, tornityypistä riippuen. ja eri osia.
