220KV 30 metrin riippumaton salamansuojatorni

Laadukasta 220KV 30 metrin riippumatonta Lightning Protection Toweria tarjoaa kiinalainen valmistaja Xuteng Iron Tower. Osta 220KV 30 metrin riippumaton salamansuojatorni, joka on korkealaatuinen suoraan edulliseen hintaan.

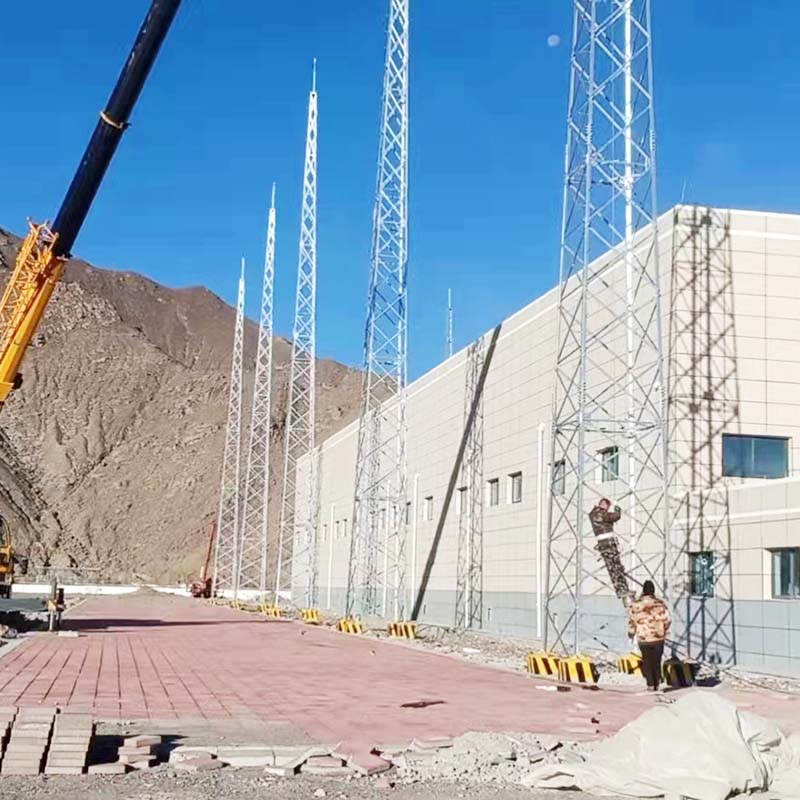

220 KV:n 30 metrin itsenäistä salamatornia käytetään rakennuksissa, kuten jalostamoissa, huoltoasemissa, kemiantehtaissa, hiilikaivoksissa, varastoissa sekä palavien ja räjähdysaineiden työpajoissa.

Myös salamanvarsitornin suojaetäisyys on laskettava rullapallomenetelmällä suojasäteen ja suojaetäisyyden laskemiseksi. Ukkossuojatorneja käytetään pääasiassa ukkossuojaprojekteihin erilaisissa rakennuksissa, erityisesti jalostamoissa, huoltoasemilla, kemiantehtaissa, hiilikaivoksissa, varastoissa sekä palavien ja räjähdysaineiden työpajoissa. Ne tulee asentaa ajoissa. Ilmastonmuutoksen vuoksi salamakatastrofit pahenevat edelleen. Nykyään monet rakennukset on varustettu ukkossuojatorneilla, erityisesti katolla on ruostumattomasta teräksestä valmistetut koristerautatornit. Niillä on erilaisia ​​muotoja, kauniita ulkoasuja ja uusia muotoiluja, ja niitä käytetään erilaisten rakennusten katoille. Asuinalueiden rakennukset, kuten aukiot ja viheralueet, täydentävät toisiaan ja muodostuvat kaupungin ikonisiksi koristerakennuksiksi. Salamatornien periaate on sama kuin salamanvarsijoissa. Vähennä salamakatastrofeja.

1. Tuulen peruspaine

2. Seismisen linnoituksen intensiteetti: 8 astetta ja pieni päivä 8 astetta

Tuotanto ja asennus:

1. Kaikki metalliosat on sinkittävä ja galvanoidun kerroksen suojaamiseen tulee kiinnittää huomiota käytön aikana.

2. Käytä galvanoitua teräsputkea neulankärkien tekemiseen, seinämän paksuus on vähintään 3 mm ja tinaharjan pituus vähintään 70 mm. 3. Ukkossuojatorni tulee asentaa pystysuoraan ja tukevasti. Pystysuuntaisuuden sallittu poikkeama on 3/1000.

3. Hitsausvaatimukset: Hitsaukseen tulee käyttää kierrehitsausta, ja kierron pituuden tulee olla seuraavien määräysten mukainen:

a. Litteä teräs on kaksi kertaa leveämpi (vähintään 3 reunaa hitsattu).

b. Pyöreä teräs on 6 kertaa halkaisijaltaan.

c. Kun pyöreä teräs liitetään litteään teräkseen, sen pituus on 6 kertaa pyöreän teräksen halkaisija.

4. Ukkossuojatornit valmistetaan yleensä pyöreistä teräs- tai teräsputkista, ja niiden halkaisija ei saa olla pienempi kuin seuraavat arvot:

a. Itsenäisissä ukkossuojatorneissa käytetään yleensä galvanoitua pyöreää terästä, jonka halkaisija on 19 mm.

b. Katolla oleva ukkossuojatorni on valmistettu galvanoiduista teräsputkista, joiden halkaisija on 25 mm.

c. Vesitornin yläosassa oleva ukkossuojatorni käyttää galvanoituja teräsputkia, joiden halkaisija on 25 mm tai 40 mm

d. Savupiipun yläosassa oleva ukkossuojatorni tulee olla galvanoitua pyöreää terästä, jonka halkaisija on 25 mm, tai galvanoitua teräsputkea, jonka halkaisija on 40 mm. Ukkossuojarengas on valmistettu galvanoidusta pyöreästä teräksestä, jonka halkaisija on 12 mm tai galvanoidusta litteästä teräksestä, jonka poikkileikkaus on 100 mm2, ja sen paksuus on 4 mm

5. Ukkossuojatornin tulee olla pyöreistä teräsputkista tai hitsatuista teräsputkista, ja sen halkaisija ei saa olla pienempi kuin seuraavat arvot: neulan pituus alle 1 m: pyöreä teräs on 12 mm, teräsputki on 20 mm, neulan pituus 1 -2m: pyöreä teräs on 16mm, teräsputki on 25mm, neula savupiipun yläosassa: pyöreä teräs on 20mm, teräsputki on 40mm.

Laskentamenetelmä liittyy salamanvarren suojasäteeseen ja korkeuteen (h) sekä vierivän pallon säteeseen,

D on vierintäsäde (salamaetäisyys)

Ensimmäinen rakennustyyppi on D=30 metriä (määritetty rakennustyypin perusteella)

Toinen rakennustyyppi on D=45 metriä (määritetty rakennustyypin perusteella)

Kolmas rakennustyyppi on D=60 metriä (määritetty rakennustyypin perusteella)

Suojausalue lasketaan vakioarvokaavalla: (määritetään rakennustyypin perusteella)

Yleisesti ottaen mitä korkeampi salamanvarsi, sitä suurempi suoja-alue ja sitä parempi suojavaikutus. Kuitenkin ottaen huomioon ukkosenjohtimen rakentamisen turvallisuus ja taloudellisuus, useimmat ukkosenjohtimet rakennetaan 35-45 metrin korkeudelle.

Varotoimet: Ukkosenvarren maadoituksen on oltava hyvä, eikä sen maadoitusvastusarvo saa ylittää 10 Ω. Kun maaperän ominaisvastus on korkea, pystysuuntaisina maadoituskappaleina käytetään poltettuja paisutettuja grafiittimaadoitusmoduuleja, erittäin puhtaita vastuksen vähentämisaineita, grafiittikaapeliliitäntöjä ja sinkittyä terästä. Käyttökertojen määrä on laskettava kaavan mukaan.

Huolto ja tarkastus on suoritettava ennen ukkosmyrskykautta vuosittain seuraavasti:

1. Jokaisen liitososan liitoksen tulee olla luotettava, eikä se saa löystyä;

2. Kokonaisvastusarvo ukkossuojasta alempaan liittimeen on ≤ 5 Ω;

3. Ukkosenvarren maadoituksen on oltava hyvä, eikä maadoitusresistanssin arvo saa ylittää 10 Ω.

Ukkossuojatornin suunnitteluperusta:

1. Rakennusten ukkossuojauksen suunnittelusäännöstö (GB50057-2010)

2. Korkeiden rakenteiden suunnittelukoodi (GBJ135-2006)

3. Teräsrakenteiden suunnittelusäännöstö (GB50017-2014)
